Пилорама на базе бензопилы

Содержание

Инструменты

С давних времен люди занимались строительством. Раньше они просто создавали себе жилье и обустраивали его с целью защиты собственной жизни от агрессивной окружающей среды, сейчас же все иначе, с развитием цивилизации и научно технического прогресса строительство приобрело качество одного из самых прибыльных видов бизнеса. При этом, на сегодняшний день, древесина является наиболее востребованным материалом. Уже давно миновали времена, когда строительство дома осуществлялось посредством только что спиленных и необработанных стволов деревьев. Чтобы древесина смогла принести пользу при строительстве, ее, для начала, необходимо распилить, незаменимым помощником для этой работы является пилорама. Ни одна компания на строительном рынке не может даже представить свою деятельность без этого инструмента.

Оглавление:

  1. Виды пилорам на базе бензопилы и их особенности
  2. Как сделать пилораму из бензопилы (1 вариант)
  3. Чертеж пилорамы из бензопилы (2 вариант)
  4. Самодельная пилорама из бензопилы. Видео

Виды пилорам на базе бензопилы и их особенности

В строительном магазине вы можете приобрести мини-пилорамы, изготавливаемые разными фирмами. В основу этих пилорам входит бензопила мощностью 6,5 л.с, закрепленная в тележке на роликах, которую нужно вручную передвигать по рельсовому пути, предварительно расположенному на подготовленном земельном участке. В Распиле круглого леса используется пильная цепь с профессиональной и мощной бензопилой, способной интенсивно работать весь рабочий день. Кроме цепной бензопилы, может быть использована цепная электрическая пила. Главный недостаток цепной пилорамы – это большое количество опилок, получаемых от работы пильной цепью.

Этого недостатка нет у ленточных пилорам, с помощью которых вы сможете распиливать бревна сравнительно большего диаметра. Но здесь проявляется другой недостаток – при работе опилки разлетаются на большую площадь вокруг агрегата, что небезопасно. К счастью, с этой проблемой справляется гибкий воздуховод, подключенный к стружкоотсосу.

Как создать пилораму из бензопилы (1 вариант)

Для создания пилорамы из бензопилы нужно два швеллера, высотой от 140 до 180 миллиметров и длиной около 8 метров. Также нам понадобятся уголки 50 на 100 миллиметров и две рельсы, их нужно перевернуть подошвой вверх. Создавая основу для пилорамы, по ее длине сверлим отверстия диаметром 14-16 миллиметров, отверстия должны располагаться на расстоянии 1-1,5 метра друг от друга. В работе потребуются стяжки, их число должно быть равно количеству отверстий, в качестве стяжек можно использовать отрезки водопроводной трубы. Длина стяжки должна составлять 25 сантиметров, их соединяют при помощи болтов. Стойки изготавливаются из металлических угольников, на которые ставится основа для пилорамы. Изготавливая основу, нужно тщательно следить за тем, чтобы основа состояла из строго прямых элементов. Расстояние от крайних стоек до конца основы должно состоять от 80 до 100 сантиметров. Чтобы придать дополнительную жесткость конструкции, можно приварить специальные раскосы между стойками.

Первая половина работы сделана, далее изготавливаем подвижную тележку, в ее основу пойдет стальная плита длиной 600 миллиметров и толщиной от 4 до 6 сантиметров. К плите снизу приваривается уголок 40 на 40 миллиметров, а далее тележка ставится на подшипники или ролики. Вверху необходимо приварить два уголка, к которым прикрепляем бензопилу, с помощью которой будет происходить распил. Последним этапом изготавливаем конструкцию для фиксации бревна. Для этого нужны трубы 35-40 миллиметров в диаметре и подвижные шланги, которые располагаем с последующим закреплением на любой необходимой высоте, ограничиваясь длиной трубы.

Чертеж пилорамы из бензопилы (2 вариант)

Еще один вариант создания пилорамы из бензопилы, идея та же, но более доработана.
Пилорама, рассматриваемая на этом чертеже, включает в себя четыре главных узла: первый – пила и ее привод, второй – механизм, благодаря которому можно регулировать толщину получаемой доски, третий – механизм, позволяющий передвигать пильную часть конструкции, четвертый – устройство для фиксации бревна.

Пила и её привод:

Можно попробовать сделать пилу с приводом самостоятельно, но не будем мудрить и используем бензопилу.

Механизм для регулирования толщины доски:

Распил нужной толщины доски производится посредством опускания или поднимания основания 6 (план-схема 2), которое крепится на четырёх винтах. Само основание удерживается приваренными к пластине 4 (рисунок ниже) гайками, у которых согнуты края. Вверху основания находятся контргайки, они затягиваются после того, как пилорама будет настроена на нужную толщину распиливаемых досок.

Механизм для передвижения пилы в пилораме:

Пильная часть пилорамы перемещается по направляющим уголкам 13 (план-схема 2) вдоль рамы, между уголками расстояние составляет 0,55 метров. К каждой стойке 14 прикреплены два ролика 12 (план-схема 2). Верхний ролик опирается на направляющий уголок, а с помощью нижнего ролика, пильная часть пилорамы удерживается от подъема. Вместо роликов можно использовать подшипники 20 миллиметров.

Устройство для фиксации бревна:

В пилораме бревна крепятся с помощью двух гребёнок 7 и 9 (план-схема 1). Первая — подвижная и перемещается при помощи винта 8, а вторая остается неподвижной. После установки бревна, зажав его гребенками, подвижную гребёнку закрепляют в неподвижном состоянии двумя винтами.

Самодельная пилорама из бензопилы. Видео

На просторах интернета вы можете легко найти видео на тему того, как создать пилораму из бензопилы. Вот некоторые из них.

Виды и особенности пилорам из бензопилы

Строительные рынки предлагают большой выбор пилорам, в основу которых входит бензопила. Закрепленный в тележке с роликами агрегат можно вручную передвигать по заранее проложенному рельсовому пути. Для заготовки древесины может быть использована мощная цепная или ленточная бензопила.

Цепной агрегат используется для распила круглого леса. В его конструкцию входит пильная цепь, после работы которой остается большое количество опилок. Это является основным недостатком такого вида пилорамы.

Ленточные бензопилы способны распилить бревна достаточно большого диаметра. Работая на такой пилораме, следует иметь в виду, что вокруг нее на большую площадь разлетаются опилки, поэтому необходимо соблюдать осторожность. Справиться с этой проблемой поможет подключенный к стружкоотсосу гибкий воздуховод.

Для бытовых условий большие пилорамы чаще всего не требуются, поэтому оптимальным решением будет изготовление функционального самодельного мини-станка. Такой агрегат будет иметь небольшие размеры, в связи с чем его легко можно будет при необходимости перемещать.

Чаще всего в качестве основного элемента подобного устройства выступает бензопила, которую можно приобрести в специализированном магазине или использовать агрегат марки «Урал».

Изначально нам необходимо задать функциональность будущего оборудования, предъявить некоторые требования и определиться, чего мы хотим от такой пилорамы.

Профессиональный инструмент и оборудование на деревообрабатывающих фабриках и даже в небольших цехах способен на очень многие действия. Нам же необходимо самое простейшее – распиловка бревна на доску, брус и рейку. Станок не будет многопильным, и пиломатериалы будут нуждаться после распиловки в дополнительной обработке. То есть, оборудование, которое производит материалы из дерева для грубой стройки. Но в то же время, высокотехнологичное, которое поможет с производством необходимых на даче пиломатериалов, а возможно, и сэкономит деньги.

Далее стоит обратить внимание на особенности пилорамы из бензопилы и просто понятия о том, какой она должна быть.

В первую очередь, надежной и работающей без сбоев, а потому следует собирать ее только по качественному чертежу. Но более важно, чтобы оборудование было безопасным, и не подвергало нас никаким рискам!

Как сделать пилораму из бензопилы — пошаговая инструкция с чертежами

Чтобы правильно изготовить самодельную пилораму из бензопилы в домашних условиях, требуются чертежи. Чертежи подготавливают самостоятельно или используют готовые. В них указывают основные размеры конструкции и расположение всех деталей. Место для установки выбирают в зависимости от габаритов станка. Так как его размеры могут быть разными, расположить станок можно в любом помещении. Главное условие — помещение должно иметь хорошую вентиляционную систему. Если придерживаться пошаговой инструкции, то сделать пилораму из бензопилы своими руками будет легко:

  1. Основание собирают по схеме конструкции. Оно состоит из уголков и перевернутых рельсов. Основание и пилораму располагают параллельно друг другу. Рельсы и уголки выравнивают при помощи уровня и соединяют сваркой.
  2. В основании проделывают отверстия диаметром около 14 мм. Между отверстиями оставляют расстояние в 1 м. Используют сверла из твердосплавного материала со сложной режущей кромкой. Если таких деталей нет в наличии, то отверстие высверливают сверлом маленького диаметра, сменяя его на сверло большего диаметра.
  3. После этого устанавливают стяжки и фиксируют их болтами.
  4. Затем основание нужно установить на стойки. Стойки изготавливают из стальных угольников. Между стойками и основанием оставляют промежуток в 100 см. Детали фиксируют сваркой.
  5. Чтобы конструкция была более жесткой, между стойками приваривают раскосы.
  6. Режущую часть устанавливают на подвижную тележку. Тележку изготавливают из уголков. Конструкцию тележки создают в зависимости от модели пилы. Уголки 40×40 мм приваривают снизу плиты. На эти уголки устанавливают ролики и подшипники. Для фиксации пилы сверху плиты приваривают еще 2 уголка. От прочности креплений зависит уровень приложенных усилий при обработке древесины. Чем они прочнее, тем легче работать с устройством.
  7. При обработке древесины нужно уделить внимание креплению бревен. Во время работы древесная заготовка подвергается большой нагрузке. Из-за этого она немного сдвигается в сторону. Чтобы ее зафиксировать, устанавливают подвижные шланги и трубы. Инструмент готов, можно приступать к работе.

Можно изготовить мини-пилораму из шины. Все детали устройства крепятся на каркасе, поэтому его размеры выбирают в зависимости от потребностей. Работает инструмент на основе бензинового или трехфазного двигателя.

Трехфазный двигатель питается от сети 380 В. Метизы выбирают в соответствии с размером заготовок.

Чтобы уменьшить объем отходов, нужно минимизировать толщину пропила.

Для этого шину покупают вместе с цепью. Размер стандартной шины составляет 50 см. Шину и каркас соединяют, а на основании устанавливают направляющие. На пластинах проделывают отверстия и приваривают их к основе. Затем основу закрепляют гайками и болтами на стойках.

Самодельная пилорама — отличная альтернатива

Во всемирной паутине представлено большое количество разнообразных пилорам на базе бензопил и как правило, они имеют схожую основу. Общим для них является подвижный режущий элемент, который закрепляется в тележке. Движение тележки осуществляется по заранее проложенным рельсам.

Режущая часть, к примеру, из бензопилы «Дружба» ввиду отличных эксплуатационных характеристик эффективно справиться с поставленной задачей по распиловке кругляка. Если планируется большие объёмы работ, можно установить ещё более мощную цепную пилу «Урал».

Достоинства бензопил отечественного производителя

«Дружба» — один из немногих советских брендов, получивших мировую известность и признание. В далеком 1958 году на Всемирной выставке ЕХРО пила получила «Золотую медаль».

И, хотя среди покупателей бытует мнение, что данная модель уже давно морально устарела, агрегат «Дружба-4» всё же имеет актуальность использования в качестве основной режущий части домашней пилорамы благодаря тому, что:

  • Детали корпуса изготовлены из высококачественного алюминиевого сплава;
  • Модель отличается высокой производительностью;
  • Наличие механического тормоза цепи ;
  • Исключительная надежность двигателя.

Бензопила «Урал» унаследовала от легендарной «Дружбы» надежность и качество. Современные модели Пермского завода пользуются стабильным спросом у покупателя.

  • Бытовые пилы имеют упрощенную конструкцию (легко использовать без должного опыта);
  • Бензопила « Урал » обладает более высоким показателем мощности (5 лошадиных сил, у «Дружбы» — всего 4);
  • Простота ремонта.

Самодельное оборудование

Самодельная шинная пилорама представляет собой агрегат, который осуществляет распиловку леса цепью, закреплённой на шине. Поэтому во многих источниках такую установку называют самодельной цепной пилорамой.

Процесс пиления происходит в результате работы двигателя. Сам мотор может быть как бензиновым (дизельным), так и электрическим. Главным положительным фактором установки бензопилы на каркас является то, что пила может быть в любой момент снята и использована по изначальному предназначению.

Эскизы и чертежи

Чтобы домашний распиловочный агрегат трудился без сбоев, его нужно собирать, используя только качественные понятные чертежи. Это необходимо в первую очередь с точки зрения безопасности, чтобы в дальнейшем смонтированное оборудование не вызывало нареканий в процессе эксплуатации и не представляло угрозы здоровью хозяина.

Чертежи и размеры несложно отыскать в сети интернет, затем распечатать или срисовать. Важно чтобы план сборки пилорамы содержал основные элементы:

  • Рельсы;
  • План крепления основания;
  • Передвижная конструкция и закрепленная на ней бензопила.

Кроме того, в обязательном порядке необходимо предусмотреть зажимы для бревен. При сборке пилорамы необходимо постоянно контролировать уровни, а по завершении установки проверить устойчивость всего оборудования.

Нюансы установки пилорамы

Сложностей с выбором места под пилораму обычно не возникает. Тут всё на усмотрение хозяина в зависимости от целей и задач, которые возлагаются на самодельное оборудование. Необязательно для пилорамы задействовать пустующий сарай или гараж, возможно, вполне достаточно где-нибудь на хоздворе соорудить простенький навес.

Установка основания может осуществляться на подготовленный бетонный пол, но в любом случае потребуются элементы крепления: анкерные болты, армирование фундамента, сварка и т. д. Затем по основанию прокладывают рельсы, которые устанавливают при помощи боковых креплений.

Подвижный элемент самодельной пилорамы

Подвижный элемент представляет собой обычную раму, которая должна двигаться по рельсовому маршруту вперёд и в обратном направлении. Обычно элемент должен находиться на роликах, которые прикреплены к раме. Сама роликовая система должна быть закреплена на полозьях.

Подвижный элемент одновременно служит несущей частью, на которой устанавливается бензопила. Тут же находятся специальные зажимные детали – крепежи, которые держат на себе бензопилу. Существует множество вариантов крепления: от хомутов до самодельных обхватов. Как вариант, поискать крепления в специализированных строительных магазинах либо на рынке.

Пробный запуск пилорамы

Когда уже сконструирована самодельная пилорама из бензопилы, необходимо осуществить пробный запуск. Для начала требуется внимательно изучить конструкцию и убедиться о её готовности к работе. Затем установить заготовку (бревно), проверить её на зажимах и удостовериться в прочности. Далее необходимо зафиксировать бензопилу на подвижном элементе крепежами. Её нужно заблаговременно проверить на исправность и готовность к работе.

Затем следует осуществить пробный запуск самодельной пилорамы. Нужно завести бензопилу и не спеша, аккуратно подвести её к бревну, плавно толкая рамку. Не следует делать резких рывков, чтобы шина пилы не застряла в пропиле. Главное всё делать не торопясь, и соблюдать технику безопасности.

Самая примитивная пилорама

Бывают ситуации, когда необходимо выпилить небольшое количество досок из бревна, а у хозяина кроме маломощной бензопилы, к примеру Stihl MS 180, другого инструмента не имеется.

Для начала, если дерево толще длины шины, необходимо отпилить горбыль. Чтобы срез был более-менее ровный, нужно сделать уголок из 2-х досок и использовать его в качестве направляющей.

Прижимая крышку, к которой крепится шина, к доске, осуществить ровный срез будет несложно. Затем можно перенастроить изготовленную направляющую на вертикальный разрез и зафиксировать её саморезами.

Обратите внимание! Чтобы распил был наиболее лёгким и эффективным, необходимо заточить цепь так, чтобы угол заточки был в районе 10 – 15о вместо 30о, которые используются при обычном поперечном разрезе.

В зависимости от высоты фиксации направляющей от верхней части бревна можно получить доски необходимой толщины. Одному бывает сложно грамотно выставить и зафиксировать направляющую, поэтому лучше использовать подпорку.

Затем, когда от заготовки отпилили и сняли два горбыля, с последующих срезов будут получаться вполне неплохие доски. Учитывая, что пила не профессиональная, нужно периодически давать инструменту остыть.

Итоги

Бензопила – универсальный инструмент, который при наличии сноровки и таланта можно использовать не только по прямому назначению, но и соорудить собственную эффективную конструкцию в виде домашней пилорамы. И как следствие, сэкономить приличную сумму на стройматериалах.

Пилорама из бензопилы

№ 17875222509 раз 3 дня назад

5 лет на сайте
пользователь #1639152

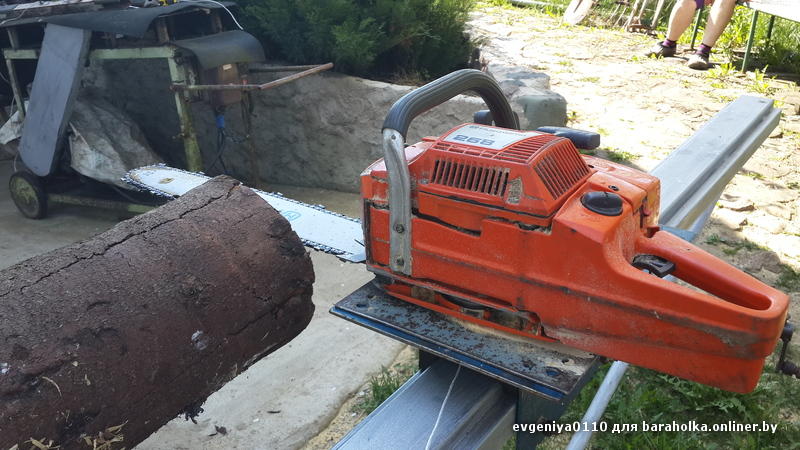

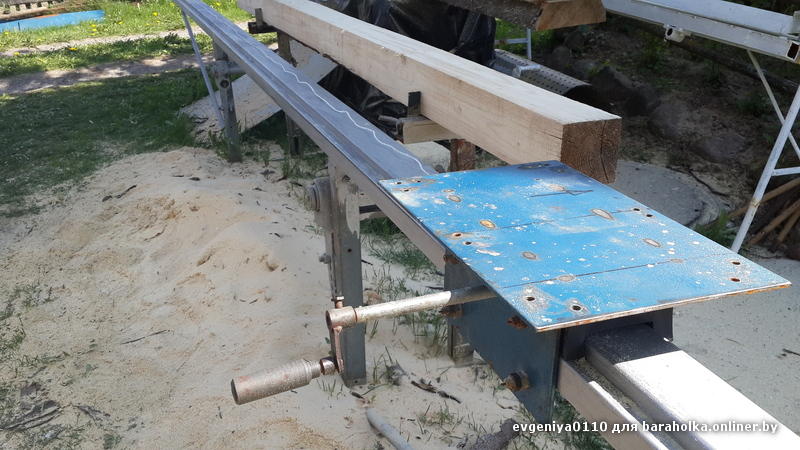

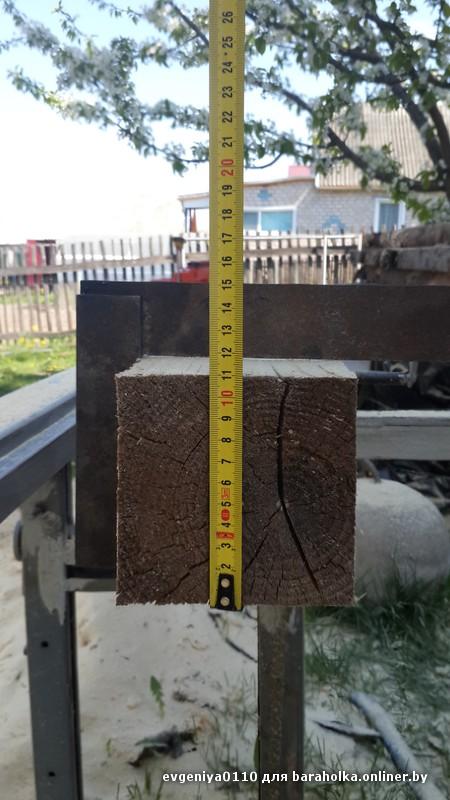

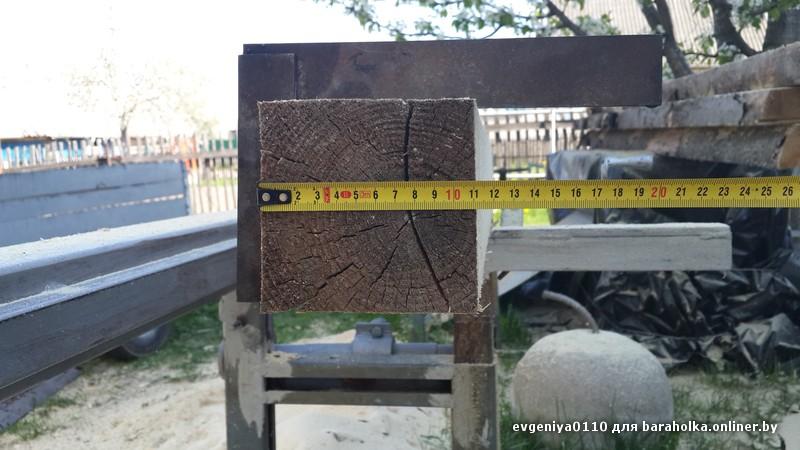

Разборная пилорама для распиловки леса с использованием ручной бензопилы. Возможно, единственный рабочий прототип в РБ.
