Как и какое масло можно заливать в КПП ZF КамАЗ

Содержание

Коробка ZF встречается на грузовом автотранспорте производства КамАЗ. Приличную мощность при меньшем расходе горючего обеспечивает 9-ступенчатая автоматическая коробка передач ZF. Как правило, она устанавливается на машины, которые имеют передний привод. Наличие данной коробки гарантирует владельцу авто получение прекрасных динамических показателей.

Следует отметить, что на КамАЗ в коробках передач используется дополнительный делитель. Смена передач в делителе происходит путем перемещения переключателя крана управления. Благодаря делителю отмечается повышение тяги автомобиля, а также происходит его облегченное управление.

Для обеспечения надежности работы системы трансмиссии, необходимо соблюдать предписания для техобслуживания.

Смена масла

Слив отработанного масла

Рис. 11
Положение пробок (вид снизу) показано для модели 9 S 1110
1 Отверстие для заправки масла (60 Нм)
2 Резьбовая пробка маслосливного отверстия (60 Нм)
3 Магнитная пробка маслосливного отверстия (120 Нм)

ОСТОРОЖНО

Масло не должно попадать в почву, грунтовые воды или канализацию. Переливающееся масло собирать в подходящую емкость и утилизировать без загрязнения окружающей среды.

УКАЗАНИЕ
Как правило: производить смену масла по завершении длинной поездки, пока трансмиссионное масло еще разогретое и текучее.

ОПАСНОСТЬ
Касание коробки передач, а также трансмиссионного масла может вести к ожогам!

Для слива масла отвинтить обе резьбовые пробки сливных отверстий с нижней стороны коробки передач (Рис. 11, Поз. 2 и 3), у дополнительных агрегатов также их пробки отверстий слива масла.
У пробки (2) перед завинчиванием обратно заменить уплотнительное кольцо.
Очистить магнит пробки (3) перед завинчиванием обратно от возможно налипших частиц износа, и заменить уплотнительное кольцо.

Заправка масла

Производить заправку масла при стоящем горизонтально транспортном средстве. Перед открытием отверстия для заправки масла (см. раздел 11, Поз.1), которое одновременно служит для контроля переливания и уровня масла, нужно очистить поверхность около пробки.

УКАЗАНИЕ
При заправке необходимо залить в отверстие для заправки столько нового масла, пока оно не будет переливаться!

ОПАСНОСТЬ!
Слишком малый объем масла ведет к недостаточной смазке, и особо опасно проявляет себя при движении в горах. Слишком большой объем масла ведет вследствие вспенивания масла к перегреву коробки передач.

Контроль уровня масла

ОПАСНОСТЬ
малый объем масла в коробке переключения передач ведет к ее повреждению.

Регулярно проверяйте уровень масла коробки передач.

  • Контроль уровня масла только при стоящем горизонтально транспортном средстве.
  • Не производить контроль уровня масла непосредственно после поездки (ошибочный результат проверки). Производить контроль только после того, как трансмиссионное масло остыло ( 3 .

Сколько литров масла в коробке КамАЗа

Для замены масла в КПП ZF Камаз 43118 ZF на один залив берут около 9 л. Этого количества достаточно для смены топлива без выполнения дополнительных процедур типа промывки узла.

Сколько масла в коробке КамАЗа с делителем

Объем масла в КПП КАМАЗ с делителем составляет примерно 9 л. Процедуру замены рекомендовано выполнять с интервалом в 100 тыс. км. Если нужно провести дополнительные работы вроде промыва узла, берут еще 3-4 л.

Автомобили линейки КамАЗ очень надежные, но многое будет зависеть от качества, своевременности обслуживания

Отбор мощности на спецтехнику с КПП ZF:

Для модернизации или ремонта бывает необходимость приобретения необходимых комплектующих. В нашем каталоге вы можете подобрать коробку отбора мощности на КПП 14 или 15 серии, а так же на кпп ZF. Мы так же продаем гидрооборудование для установки на шасси.

Вот разделы каталога ,где вы без труда сможете подобрать необходимое для установки дополнительного оборудования комплектующие и узлы ,

  • Вал отбора мощности
  • Коробка отбора мощности
  • Гидронасос необходимой производительности

Если у вас возникли вопросы напишите нам здесь и мы обязательно подберем для вас необходимо оборудование.

Типы и характеристики КПП КАМАЗ

В настоящее время автомобили КАМАЗ комплектуются несколькими моделями коробок передач отечественного и зарубежного производства:

— Модель 14;
— Модель 15;
— Модель 161;
— Модели ZF (Германия).

Модель 14

Модификации 141, 142, 144. Пятиступенчатая механическая коробка передач с трехходовым механизмом переключения. Переключение передач осуществляется дистанционно с помощью качающегося рычага. Находит применение в самосвалах и других одиночных автомобилях КАМАЗ.

Модель 15

Модификации 152, 154. Десятиступенчатая механическая коробка передач, объединяющая в себе пятиступенчатую КПП и передний двухступенчатый делитель. Благодаря делителю количество скоростей в коробке передач увеличивается до 12: 10 вперед и 2 назад. Переключение скоростей дистанционное, с помощью качающегося рычага, переключение скоростей делителя — пневмомеханическое, осуществляется с помощью переключателя на рычаге. Получили широкое распространение на автомобилях-тягачах, работающих в составе автопоездов.

Модификации КПП на КАМАЗ моделей 14 и 15 имеют различные передаточные числа передач, а поэтому находят применение на автомобилях самого разного назначения. Передаточные отношения отображены в таблице:

1 передача2 передача3 передача4 передача5 передачаR
Модель 1415,622,891,641,000,7245,30
Модель 1426,383,292,041,250,8156,02
Модель 1447,824,032,51,531,007,38
Модель 152Повышен.7,824,032,51,531,007,38
Понижен.6,383,292,041,250,8156,02
Модель 154Повышен.7,824,032,51,531,007,38
Понижен.6,383,292,041,250,8156,02

Также данные модели коробок отличаются отдельными деталями, характеристиками зубчатых передач, наличием или отсутствием тех или иных компонентов и т.д.

Модель 161

Восьмиступенчатая механическая коробка передач, объединяющая в себе четырехступенчатую КПП и расположенный сзади планетарный двухступенчатый (пониженная и прямая передачи) демультипликатор. Продукция совместного предприятия ZF-KAMA, производится в Набережных Челнах.

Передаточные отношения КПП на КАМАЗ модели 161 отображены в таблице:

12345678R
Модель 1618,395,503,932,872,121,401,000,7311,01

Модели ZF

Коробки передач ZF выпускаются совместным российско-немецким предприятием ZF-KAMA. Модельный ряд содержит несколько типов КПП, среди которых можно выделить ZF-6S1000 (шестиступенчатая механическая), ZF-9S109 (девятиспунечатая механическая, аналог модели 161 с дополнительной пониженной передачей), ZF-9S1310 (девятиступенчатая механическая) и ZF-16S151 (шестнадцатиступенчатая механическая, объединяет в себе восьмиступенчатую КПП и двухступенчатый демультипликатор).

123456789R
ZF-9S10910,246,5764,783,5312,611,861,351,00,749,44
ZF-6S10006,753,602,121,391,000,786,06
ZF-16S151Повышен.13,809,596,814,583,0212,091,491,0013,17
Понижен.11,558,025,703,842,521,751,240,8411,03
ZF-9S13109,486,584,683,482,621,891,351,000,758,97

Запчасти ZF

Запчасти ZF по выгодным ценам

На автомобилях производства IVECO устанавливаются запчасти:

  • Механические КПП;
  • ZF АКПП;
  • Гидравлические замедлители;
  • Мосты;
  • Синхронизаторы;
  • Гидроусилители руля и пр.

Компания «Миасс-Автомагистраль» является первым официальным дилером концерна «ZF» в Уральском регионе. Мы предлагаем оригинальные запчасти данного концерна и квалифицированный ремонт его агрегатов в Челябинске. С оригинальными запасными частями «ZF» Вы делаете ставку на наилучшее качество и абсолютную надёжность.

Широкий ассортимент запчастей

На складе нашей компании всегда в наличии необходимые запасные части для ремонта ZF акпп, гур, насос, коробка передач, масло и т.д.

  • 5S-42,
  • 6S-700,
  • 6S-800,
  • 6S-850,
  • 6S-1000,
  • 6S-1200,
  • 9S-75,
  • 9S-1310,
  • 16S-150,
  • 16S-151,
  • 16S-181,
  • 16S-221,
  • 16S-2220,
  • 16S-2320,
  • 16S-2520,
  • 12AS,
  • 16AS.

В случае отсутствия комплектующих, поставка производится с центрального склада в Германии. Возможна поставка любых агрегатов и ремонт ZF в Екатеринбурге, Челябинске в сборе — как новых, так и восстановленных на заводах концерна.

Сервисный центр агрегатов ZF

Сервисный центр выполнит электронную диагностику, квалифицированный гарантийный, и послегарантийный ремонт коробки передач и АКПП ZF, агрегатов любой сложности с предоставлением гарантии на выполненную работу и запасные части. Также мы выполняем квалифицированный ремонт Ивеко. Наши специалисты всегда готовы дать Вам все необходимые технические консультации, ведь заблаговременное обнаружение ошибок помогает сокращать непредсказуемые простои. Все механики сервисного центра прошли обучение в концерне «ZF» и являются дипломированными специалистами.

Уважаемые клиенты, если у Вас нет каталожного номера детали или Вы сомневаетесь в его правильности, сообщите нам 10-ти значный номер агрегата ZF и его модель с информационной таблички. Табличка обычно находится на корпусе агрегата и выглядит, как на примере ниже. Тогда мы гарантированно сможем подобрать нужную Вам деталь.

Поломки во время эксплуатации любого технического оборудования неизбежны. Спецтехнические машины – далеко не исключение в этом плане, их поломки случаются с завидной регулярностью. Причин может быть множество – неудачный заезд по бездорожью, перегрузка или же банальная плохая сборка. Если периодически ломаются даже легендарные Iveco Magirus – то что говорить о других моделях? Именно для того, чтобы своевременно и эффективно устранять возникающие неполадки мы и сделали этот раздел.

В данном каталоге вы найдете множество вариантов запчастей и деталей для техники марки Iveko. Все позиции поставляются официальным производителем, поэтому вы можете быть уверены в качестве представленного товара. Вся продукция Iveco использует запчасти ZF. В нашем каталоге вы можете найти:

  • ZF коробка передач;
  • Фирменное ZF масло;
  • Насос ZF;
  • ГУР ZF и многое другое.

Все товары в каталоге имеют строгую нумерацию и разделение по разделам для вашего собственного удобства. Мы рекомендуем использовать только данную продукцию для ремонта ваших машин Iveko, поскольку именно с ней машины наиболее совместимы и адаптированы.

Одна из самых частых поломок – это проблемы с коробкой передач. В нашем каталоге вы сможете найти обширный перечень моделей акпп ZF 16 Daf, Man, Renault, Камаз, Маз, Лиаз и других машин:

  • ZF Daf;
  • ZF iveco;
  • ZF Man;
  • ZF Renault, а так же Камаз, Маз и Лиаз.

И это только небольшая группа того, что вы сможете найти в нашем каталоге.

Для чего подойдут?

Если говорить обще – то для всей продукции Iveco. В случае, если вы приобретали у нас какую-то машину и с ней случилась неисправность – то вам однозначно стоит обратить внимание на этот раздел. Однако, если вы не пользуетесь машинами от Iveco – то запчасти ZF отлично подойдут для камаза и другой тяжелой спецтехники. Очень популярно использовать детали этой марки на лиазах, где они также показывают отличные результаты.

Приобрести запчасти ZF в Екатеринбурге

У вас сломался самосвал, и вы не знаете, как его починить? Тогда мы предлагаем вам приобрести запчасти ZF прямо в нашем интернет магазине. В каталоге вы сможете найти обширный перечень позиций, которые включают в себя коробку передач ZF для камаза и других моделей тяжелой спецтехники. Все детали и комплектующие проходят тщательный контроль качества прежде чем оказаться на прилавке – именно поэтому мы можем гарантировать безукоризненную надежность.

Цена на все предложения приятно вас удивит. Вы сможете приобрести коробку передач ZF на свой МАЗ на лучших условиях. Наши специалисты помогут вам организовать все необходимые меры по удалению и замене старой детали на новую, а также подскажут, как повысить срок эксплуатации машины. Мы стараемся найти индивидуальный подход к каждому клиенту, поэтому вы однозначно останетесь довольны своей покупкой и нашим обслуживанием. Мы осуществляем доставку комплектующих по Екатеринбургу, поэтому будьте уверены – ваш заказ однозначно попадет к вам в руки в целости и сохранности!

Продажа неликвидов комплектующие. Продажа неликвидов запчасти. Главная Полезная информация Руководство по эксплуатации автомобилей Камаз Руководство по эксплуатации коробки передач ZF Техническое обслуживание.

Мы рекомендуем использовать ZF-Ecofluid M. Заправочный объем масла Определяющим для точного объема масла является правильная заправка масла см. Смена масла Слив отработанного масла Рис.

Заправка масла Производить заправку масла при стоящем горизонтально транспортном средстве. Регулярно проверяйте уровень масла коробки передач.

Контроль уровня масла только при стоящем горизонтально транспортном средстве. Не производить контроль уровня масла непосредственно после поездки ошибочный результат проверки. Вывинтить резьбовую пробку отверстия для заправки масла раздел 4.

Заправка и контроль уровня масла при исполнении с коробкой отбора мощности Приводимые от двигателя и синхронные коробки отбора мощности не влияют на заправку и контроль уровня масла коробки переключения передач.

Заправка и контроль уровня масла при исполнении с теплообменником Если коробка переключения передач соединена с теплообменником охлаждение трансмиссионного масла см. Сапун Обращайте внимание на то, чтобы постоянно обеспечивалась работоспособность сапуна. Заводская табличка Заводская табличка содержит самые важные данные коробки передач.

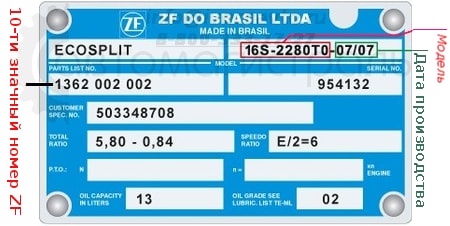

Серийный номер коробки передач Рис. Основная спецтехника Автотопливозаправщики Вакуумные автоцистерны Вахтовые автобусы Универсальные моторные подогреватели Цементировочные агрегаты Передвижные мастерские Паропромысловые установки Фургонная спецтехника.

Прицепная спецтехника Полуприцепы-цистерны Прицепы цистерны Бортовые полуприцепы Полуприцепы тяжеловозы Опоровозы Полуприцепы-контейнеровозы Агрегаты перевозки штанг Вакуумные полуприцепы-цистерны. Наши услуги Капитальный ремонт навесного оборудования Доработки и дооборудование Калибровка резервуаров Плазменная, лазерная резка Гибка и раскрой листового металла Изготовление днищ для емкостей Дробеструйка и покраска Установка КМУ Доставка техники.

Обслуживание и ремонт

КамАЗы с автоматическими и механическими коробками ZF должны проходить техническое обслуживание (ТО) в условиях автосервиса, иначе возможны проблемы с гарантией. ТО заключается в замене масла. Периодичность зависит от типа КПП и условий эксплуатации машины. Чаще всего замена ГСМ производится через 45-90 тыс. км пробега, при особо сложных условиях эксплуатации — не реже 1 тыс. рабочих часов.

Что необходимо для продления срока эксплуатации КПП

Для того, чтобы избежать поломки, необходимо следовать рекомендациям по эксплуатации, данным производителем.

Необходимо правильно переключать передачи, в соответствии со схемами (двойная или каскадная Н).

Также важно регулярно проверять уровень трансмиссионного масла, менять его каждые 30 тыс. км пробега. О том, какое масло необходимо для конкретной модели КПП, производители всегда сообщают.

Зимой очень важно прогреть коробку передач, иначе загустевшее масло не сможет достаточно хорошо смазать детали, что приведет к их преждевременному износу.

Начинать движение всегда нужно на 1 передаче, переключение должно осуществляться при выключенном сцеплении.

Также важно своевременное ТО, во время которого проверяются и при необходимости регулируются все элементы трансмиссии.

Контроль уровня

Заправочные объемы указаны на заводской табличке, расположенной сбоку КПП. Перед заполнением емкости сливают отработку, заливают трансмиссионную жидкость через отверстие. Проверка уровня масла осуществляется так: уровень считается правильным при достижении нижней кромки контрольного отверстия или при вытекании материала из него.

Какое масло выбрать

В коробки ZF 9S1310 ТО и ZF 16S151 подходит масло, соответствующее перечню смазочных материалов TE-ML 02. Его можно узнать во всех пунктах ТО компании. Производитель рекомендует использовать масло для трансмиссии ZF-Ecofluid M.

Объем масла в коробке ZF 9 составляет 9 л, на КамАЗ ZF 16 для стандартного монтажа — 11 л, при замене — 8 л.

Неисправности и их устранение

Если включение передач затруднено, причина — неполное выключение сцепления. В данном случае его регулируют и проверяют клапан, к которому подключается делитель. Клапан подключения должен быть всегда чистым и не закрываться. При неправильной настройке устройства возможно разрушение синхронизатора.

При попадании ржавчины, конденсата и других загрязнений из системы ресивера в клапаны и цилиндры КПП самостоятельно отключается. Устанавливают заблаговременно отвод конденсата из пневмоочистителя с водоотделителем, если он отсутствует. Слив выполняют 1 раз в неделю, зимой каждый день.

При самопроизвольном выключении передач в делителе регулируется ход рычага механизма.

К характерным поломкам КПП ZF относится самопроизвольное выключение демультипликатора, посторонние шумы при его включении. Проблема может возникнуть из-за неправильной эксплуатации: переключение передач на S при скорости выше допустимой выходит из строя синхронизатор или его отдельные детали.

Коды ошибок АКПП ZF

Коробка передач-автомат ZF AS-Tronic может сообщать о возникших неисправностях. Для того, чтобы устранить неполадку, достаточно сопоставить код с возможной причиной поломки.

Некоторые коды ошибок SPN:

  • 2 – возникло короткое замыкание в переднем делителе (клапан Y2)
  • 10 – отсутствует давление воздуха на главный клапан
  • 13 – короткое замыкание в цепи подключения КОМ
  • 21 – произошло быстрое замыкание сцепления
  • 27 – нет сигнала в шину CAN
  • 35 – неисправность выхода клапана Y3 (передний делитель)
  • 63 – неполадка при отключении КОМ

Эксплуатация КПП ZF 16S

При соблюдении следующих указаний по эксплуатации КПП ZF 16S151, 16S181, 16S221, 16S251 гарантируется экономия топлива и бесперебойный режим движения:

  • ездить следует в среднем диапазоне числа оборотов двигателя;
  • использовать наиболее высокую передачу;

При запуске двигателя и трогании необходимо:

  • поставить на стояночный тормоз (препятствует самопроизвольному движению автомобиля);
  • включить нейтраль в коробке передач;
  • завести двигатель;
  • включить передачу (предпочтительно первую, чтобы беречь сцепление);
  • снять со стояночного тормоза н плавно выжать сцепление.

ОСТОРОЖНО. Включение передач при не полностью выключенном сцеплении приводит к ускоренному износу синхронизаторов коробки передач.

ОПАСНО. Если Вы оставляете свой автомобиль с заведенным двигателем, необходимо поставить ею на стояночный тормоз. Это препятствует самопроизвольному движению автомобиля.

Запрещается заводить двигатель при поднятой кабине.

Коробки передач ZF 16S151, 16S181, 16S221, 16S251 серии Ecosplit — синхронизированы. Синхронизатор делает смену передач быстрой, безопасной и бесшумной (без двойного нажатия на сцепление при переключении передач на более высокие; без промежуточной подачи газа и двойного выжима сцепления при переключении с высших передач на низшие).

В схеме 2-Н (Рис. 170)на дорожках включения 3-4 передач (пониженная передача демультипликатора) и 5-6 (прямая передача демультипликатора) находится нейтральное положение (состояние холостого хода).

Для выбора дорожек 1-2 или 7-8 передач надо перевести рычаг в соответствующее положение, преодолев усилие пружины, и при включении удерживать его в этом положении. Переход из положения пониженной передачи демультипликатора в положение прямой передачи демультипликатора и обратно разделен более мощным пружинным фиксатором.

Включение задней передачи блокируется дополнительным фиксатором и требует повышенного усилия.

Рис. 172 Схема переключений коробки передач

Переключение передач

  • рычаг переключения вести плавно, без больших усилий и с разжатой рукой как показано на Рис. 173 (при включении передачи не следует нажимать на рычаг, пока синхронизатор выполняет процесс переключения);
  • смена дорожек 3-4 передач в 5-6 передачу или наоборот производится коротким толчком ладони рычага и плавным его продвижением в желаемую сторону.

УКАЗАНИЕ. Переключение производите плавно, чтобы сделать усилия минимальными. Это особенно важно при еще холодном трансмиссионном масле. Если рабочая температура коробки передач еще не достигла нормы, то переключение требует повышенного усилия.

ОСТОРОЖНО. Передачу заднего хода включать при стоящем автомобиле и при холостых оборотах двигателя. Во избежание повреждения коробки передач и двигателя включайте сначала близстоящую низшую передачу, если при торможении обороты двигателя достигли минимума на этой передаче.

Рис. 173. Переключение передач

Включение коробки отбора мощности.

Коробку отбора мощности включать и выключать только на стоящем автомобиле.

ОСТОРОЖНО. При долговременной стоянке автомобиля (например, стоянка на ночь) коробка отбора мощности должна быть выключена.

Паркование:

  1. Переключить коробку передач в низшее положение демультипликатора (1-4 передачи);
  2. Поставить на стояночный тормоз;
  3. Для дополнительной безопасности включить передачу: Если автомобиль стоит в гору — передачу переднего хода; с горы — передачу заднего хода.

Буксировка

Буксировка с целью пуска двигателя. Завести двигатель путем буксировки при прямой передаче демультипликатора (5-8 передачи).

Буксировка неисправного автомобиля. Буксировка возможна только при следующих условиях:

  • Нейтральное положение коробки передач при прямой передаче демультипликатора (дорожка 5-6 или 7-8 передач).
  • Расстояние буксирования не более 100 км.
  • Максимально допустимая скорость не более 20 км/ч.

ОСТОРОЖНО. Если одно из названных условий не будет выполнено, карданный вал должен быть отсоединен от заднего моста. При подозрении на повреждение коробки передач карданный вал должен быть отсоединен от заднего моста.

Возможные неисправности

Неполадки при смене положений демультипликатора (например, дорожек 3-4 передач в 5-6 передачу или наоборот) могут иметь следующие причины:

  • повреждение в пневматической системе;
  • включающий клапан или включающий цилиндр демультипликатора с дефектами (конденсат или загрязнения).

УКАЗАНИЕ. Продолжение движения возможно лишь тогда, когда включен низший диапазон демультипликатора (1-4 передачи). Если прямая передача демультипликатора остается включенной, то можно буксировать автомобиль.

Эксплуатация автомобиля при низкой температуре

КПП ZF 16S151, 16S181, 16S221, 16S251 заполняется маслом согласно химмотологической карте. Коробка передач может работать при внешней температуре до -30°С. Необходимо учитывать следующие моменты:

  • При внешней температуре до -20°С. После запуска двигателя необходим период для прогрева коробки передач. Прогрев трансмиссионного масла должен проводится с частичной (неполной) нагрузкой при низком числе оборотов.
  • При внешней температуре до -30°С. Перед запуском двигателя необходимо прогреть коробку передач теплым воздухом. Также надо обратить внимание на то, что темпера¬тура в коробке передач не должна превышать 150°С.

ОСТОРОЖНО — НЕ ДОПУСКАЕТСЯ: Прогревать коробку открытым пламенем.

  • Использование автомобиля при продолжительной температуре между 0 и -60°С (коробка передач должна снабжаться маслами, соответствующими техническим требованиям и списку масел рекомендованных фирмой ZF).
  • Стоянка автомобиля при низкой температуре [при внешней температуре ниже 0°С следует учитывать, что в коробке передач включен низший диапазон демультипликатора (рычаг переключения в положении 1 передачи или в нейтральном положении дорожки 3-4)].

Обслуживание

Регулярное обслуживание повышает надежность работы КПП ZF 16S151, 16S181, 16S221, 16S251. Особенно важно соблюдение интервалов между техосмотрами.

Для заполнения коробки передач допускаются только те масла, которые соответствуют списку смазок фирмы ZF. Необходимое количество масла показано на фирменной табличке (Таблица 35), прикрепленной к коробке передач.

Таблица 35. Количество заполняющего масла при нормальной установке (наклон 0 — 3°)

Количество масла/коробка передач16S15116S181/16S22116S251
При первом заполнении, л111313,5
При смене масла, л81011

Таблица 36. Интервал смены масла

По максимуму
По минимуму
Через 90 000 км
Ежегодно
При использовании на строительных площад­ках,
в тяжелых и тропических условиях
45 000 км или при длине пробега 1000 рабочих часов,
минимум один раз в год

Смена масла

  • ОСТОРОЖНО. Не допускать попадания масла в землю, воду или канализацию. Не допускать утечки масла из соответствующей емкости.
  • УКАЗАНИЕ. Смену масла производить после поездки, пока оно находится в горячем состоянии.
  • ОПАСНО. Прикосновение как к коробке передач, так и к трансмиссионному маслу может привести к ожогам.

Смена масла осуществляется согласно следующей последовательности:

  1. Открутить сливные пробки (Рис. 174) и перелить старое масло в соответствующую ем¬кость;
  2. Очисть сливные пробки с магнитом, заменить прокладку и закрутить моментом 45. 60 Нм;
  3. Залить масло через маслоналивное отверстие (Рис. 175);
  4. Уровень масла в норме, когда масло достигает нижнего края отверстия или выливается из него.

Рис. 174 Слив старого масла

Рис. 175 Заполнение маслом

Регулярно проверяйте уровень масла в коробке передач:

  • Проверка уровня масла производится на автомобиле стоящем на горизонтальной площадке.
  • Проверка уровня масла производится тогда, когда масло охлаждено (менее 40°С).

ОПАСНО. Недостаточное количество масла в коробке передач приводит к повреждению коробки.

УКАЗАНИЕ. Работы по техобслуживанию коробки передач с теплообменником производятся так же, как в стандартном исполнении коробки передач. Необходимо дополнительно соблюдать следующие пункты:

Слив масла: Открутить сливную пробку на теплообменнике.

  • После заполнения и проверки уровня масла завернуть пробку заливного отверстия. Крутящий момент затяжки 60 Нм
  • Включить нейтральное положение коробки передач.
  • Завести двигатель на 2 — 3 минуты. Это необходимо чтобы теплообменник и трубопроводы полностью заполнились маслом.
  • Заглушить двигатель.
  • Еще раз дополнить масло до нормы.
  • Включить нейтральное положение коробки передач.
  • Завести двигатель на 2 — 3 минуты.
  • Заглушить двигатель.
  • Проверить уровень масла.

Рис. 176 Коробка передач с теплообменником:

Проверка сцепления

Чтобы гарантировать продолжительную службу и работоспособность синхронизаторов, необходимо безупречное функционирование сцепления.

Работа сцепления должна проверяться следующим образом:

  • На холостых оборотах двигателя выжать сцепление;
  • Не более чем через 20 сек. медленно включить заднюю передачу.

Если будет замечен «скрежет» зубчатых муфт, то необходимо отрегулировать сцепление или произвести его проверку.

Прежде чем делитель будет включен через выключающий клапан, сцепление должно быть полностью разомкнуто.

ОСТОРОЖНО. В случае неправильной установки выключающего клапана существует угроза разрушения синхронизатора при переключении передач делителя.

  • Отрегулировать сцепление.
  • Установить регулировочный винт на педаль сцепления так, чтобы клапан открывался и закрывался на участке (с).
  • В положении (b) сцепление полностью разомкнуто. В этом положении педали зазор между клапаном и упорным винтом должен быть не менее 1 мм.


Рис. 177. Установка клапана выключения под педаль сцепления: а — сцепление включено; b — сцепление полностью выключено; с — переходный участок; d — жесткий упор. 1 — главный цилиндр сцепления; 2 — клапан включения делителя; 3-м ресивера; 4 — к воздухораспределителю дон-теля; 5 — к рабочему цилиндру сцепления

Вентиляция коробки передач

Из-за нагревания масла при движении автомобиля внутри коробки передач образуется повышенное давление. Для снижения этого давления наверху коробки передач установлен сапун. Сапун всегда должен находится в чистоте.

Обслуживание пневматической установки

В каждой пневматической установке образуется конденсационная влага. Чтобы конденсат и ржавчина не попадали из ресивера в клапаны и пневмоцилиндры, необходим регулярный техосмотр пневматической системы. Ресивера необходимо обезвоживать еженедельно, а зимой ежедневно.

УКАЗАНИЕ. Вместе с ресиверами влагу нужно удалять также и из фильтров с помощью водоотделителя, если он не работает автоматически.

Заводская табличка

Заводская табличка находится на верхней стороне коробки передач. При контрольных запросах или при ремонте необходимы следующие позиции, которые даются в табличке:

  1. Номер коробки передач по спецификации;
  2. Тип коробки передач;
  3. Серийный номер коробки передач.
Читать еще:  Какое масло заливается в гидравлику мтз 82
Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
